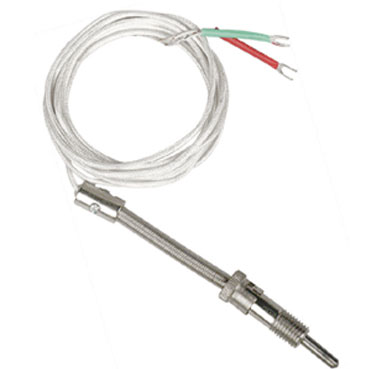

压簧式固定热电偶
|
|
WR□T-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。 压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
| ●结构原理 |
| WRET-01 型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与 |
| 显示测量仪表的联接方法均与一般热电偶相同。 |
| WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。 |
|
| ●安装方法 |
| WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测 |
| 物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，后拧上锁紧卡套。 |
|
| ●型号规格 |
型号 |
分度号 |
测温范围 ℃ |
热响应时间 t0.5s |
保护管材料 |
WRET-01 |
E （ EA-2 ） * |
0-400 |
<5 |
不锈钢 1Cr18Ni9Ti |
WRNT－01 |
K （ EU-2 ） * |
0-400 |
<5 |
不锈钢 1Cr18Ni9Ti |
规格 |
连接螺栓 l 2 mm |
总长 Lmm |
保护管 l 1 mm |
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
|
|
|
|
|
|
注:订货须写明:1)产品名称及型号
2)总和置深
3)分度号打“*”表示特殊规格订货 |
|
|
