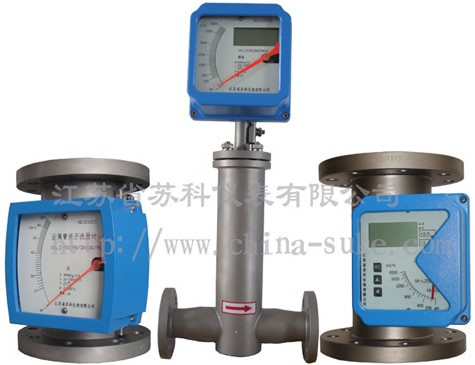

slkLZ系列金属管浮子流量计
|
概述
slkLZ系列金属管浮子流量计又称金属浮子流量计、金属管转子流量计和金属转子流量计。采用可变面积式测量原理，适用于测量液体、气体。全金属结构，有指针型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0～10mA,4～20mA的标准模拟量信号输出和现场指示，累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁过滤器和特殊规格品种。广泛应用于：石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件，及各种介质条件的流量测量过程中。
金属管浮子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
原理：
浮子在测量管中，随着流量的变化，将浮子向上移动在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
特点：
1、坚固的全金属结构设计型浮子流量计
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250mm
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
技术参数
测量范围:水（20℃）1-200000 l/h
空气（20℃，0.1013MPa）0.03－4000m3/h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1.5级 特殊型1.0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1.5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
流量参数
通经（mm） |
流量范围 |
压力损失kPa |
水L/h* |
空气M3/h* |
水 |
空气 |
常规型 |
防腐型 |
常规型，防腐型 |
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
产品选型
代号 |
测量管结构 |
slk-LZ50 |
下进上出 |
slk-LZ51 |
下进上横出 |
slk-LZ52 |
下横进上横出 |
slk-LZ53R |
右进左出 |
slk-LZ53L |
左进右出 |
| |
代号 |
接液材质 |
R0 |
0Cr18Ni2Mo2Ti |
R1 |
1Cr18Ni9Ti |
| R2 |
316L |
RP |
PTFE |
T1 |
钛合金 |
| |
代号 |
管道口径 |
DN15 |
15 |
DN25 |
25 |
DN50 |
50 |
DN80 |
80 |
DN100 |
100 |
DN150 |
150 |
DN200 |
200 |
| |
代号 |
附加结构 |
无 |
|
T |
夹套型 |
Z |
阻尼型 |
G |
高温型 |
Y |
高压型 |
| |
代号 |
指示器形式代码组合 |
M1 |
就地指示器，机械指示瞬时流量 |
M2 |
供电型，机械指示瞬时流量，液晶显示瞬时/累积流量 |
M3 |
供电型，无机械指示，液晶显示瞬时/累积流量 |
| |
代码 |
供电方式 |
无 |
只限M1指示器 |
A |
220VAC，4－20mA输出 |
B |
电池供电，无输出 |
C |
24VDC，二线制供电，4－20mA输出 |
D |
24VDC，三、四线制供电，4－20mA输出 |
| |
代号 |
防爆标志 |
l |
本安iaCT5方型壳体 |
d |
隔爆Diibt4园壳体 |
| |
代号 |
报警或脉冲输出 |
无 |
无报警或脉冲输出 |
K1 |
上限报警或脉冲输出 |
K2 |
下限报警或脉冲输出 |
K3 |
上、下限报警或脉冲输出 |
