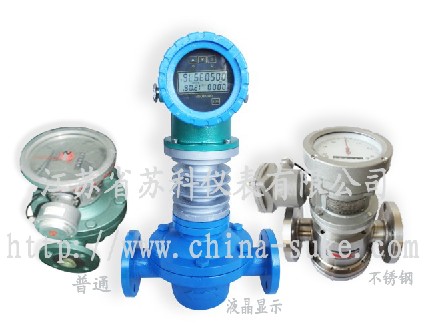

slkLC系列椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的slk-908系列流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。
产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、slkLC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、slkLC-e型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
7、slkLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6

◆技术数据

普通铸铁型（a）、铸钢型（e）、不锈钢型（b）

型号		LC-a铸铁		LC-e铸钢		LC-b不锈钢
公称压力Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 ~200 Mpa.s
被测液体温度		-20℃～+100℃
流量范围 m3/h
型号精度等级	slkLC-a铸铁			slkLC-e铸钢		slkLC-b不锈钢
公称口径（mm）	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

产品选型

类型代号	专用标志	材料标志	公称通径	公称压力	/计数器	发信器	精度	说明
slkLC-								椭圆齿轮流量计
	H							焊接式钢质流量计
	U							保温夹套式流量计
	N							高粘度液体流量计
	SP							食品用流量计
	T							高温流量计
	Q							计量汽油用流量计
		A						铸铁材质
		E						铸钢材质
		B						不锈钢材质
			10					公称通径为10mm
			15					公称通径为15mm
			……
			200					公称通径为200mm
				1				1.0MPa
				2				1.6MPa
				3				2.5MPa
				4				4.0MPa
				6				6.3MPa
					A A1			用于DN40以下，A1可带发信器
					J1			用于DN50以上，可带发信器
					A5 A6			A5单指针字轮显示 A6指针轮回零
						GF-Ⅰ		12V三线制光电发信器
						GF-Ⅱ		24V三线制光电发信器
						MF		4~20mA输出发信器
							J	0.2级精度
