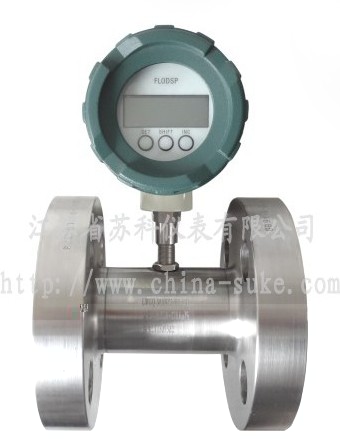

slkLWGQ型高压气体涡轮流量计
|
应用：
slkLWGQ型高压气体涡轮流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工茁度范围内工作。该流量计一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体以及其它各种无腐蚀性气体的计量或流量控制等场合。
工作原理：
当被测流体流经传感器时，传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性地改变磁电感应系统中的磁阻值，使通过线圈的磁通量周期性地发生变化而产生电脉冲信号，经放大器放大后进行显示或传送至相应的流量积算仪表、PLC或上位计算机，进行流量或总量的测量。
LRT-I现场显示表（锂电池供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：－20～60℃
介质温度：－20～120℃
*根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
外壳组件的材料：ZL104铸铝合金
电源：3.6V锂电池(1年更换电池)
显示：6位LCD及工程单位显示
流量％、瞬时流量、累计流量有6种组合显示方式
输出：无输出
记忆功能：断电时，所有数据仍保留
误差修正：分段修正
外壳防护：IP65，防水，防尘
防爆等级：Ex dⅡBT4
重量：1.5kg
LRT-Ⅱ现场显示表（锂电池供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：－20～60℃
介质温度：－20～120℃
*根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
外壳组件的材料：ZL104铸铝合金
电源：＋24VDC
显示：6位LCD及工程单位显示
流量％、瞬时流量、累计流量有6种组合显示方式
输出：脉冲或4～20mA
记忆功能：断电时，所有数据仍保留
误差修正：分段修正
外壳防护：IP65，防水，防尘
防爆等级：Ex dⅡBT4
重量：1.8kg
LRT-Ⅲ现场显示表（外供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：-20～60℃
介质温度：-20～120℃
*根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
放大器外壳组件的材料：ZL104铝合金材料
电源：＋24V DC±4.8V DC
显示：3行LCD及工程单位显示
显示温度、压力、瞬时流量（标况、工况）、累计流量（标况、工况）
输出：
脉冲
4～20mA模拟
记忆功能：断电时，所有数据仍保留
记录功能（可选）：可追溯1年内的历史记录（时间、流量、温度和压力）
误差修正：自动温度压力补偿运算，分段修正
通信（可选）：RS485
外壳类别：IP65，防水，防尘
防爆等级：Ex dⅡBT4
重量：1.8kg
技术性能：
高压气体涡轮流量传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、大压力损失见表
型号
规格 |
工作状态流量范围(m3/h) |
流体温度 |
环境温度 |
相对湿度 |
公称压力PN(MPa) |
大压力损失(kPa) |
基本误差
1% |
基本误差
1.5% |
基本误差
2.5% |
LWGQ-15 |
|
|
1.5～7.5 |
-20～+120℃ |
-20～+60℃ |
≤95％ |
6.3 |
1 |
LWGQ-25 |
|
|
6～42 |
0.7 |
LWGQ-40 |
8.4～84 |
8.4～160 |
|
1.6
2.5
4.0 |
0.6 |
LWGQ-50 |
16.8～168 |
16.8～336 |
|
0.5 |
LWGQ-80 |
34～340 |
34～680 |
|
0.7 |
LWGQ-100 |
51～510 |
51～1020 |
|
0.7 |
LWGQ-150 |
98～980 |
98～1960 |
|
0.8 |
LWGQ-200 |
170～1700 |
170～2550 |
|
0.8 |
LWGQ-250 |
230～2300 |
230～3450 |
|
0.8 |
LWGQ-300 |
400～4000 |
400～6000 |
|
0.8 |
型号规格：
| 型号 |
规格代号 |
说明 |
slkLW |
涡轮流量仪表
传感器
气体 |
|
G |
|
Q |
公称通径 |
-15
-25
-40
-50
-80
-100
-150
-200
-250
-300 |
15mm(管螺纹G1″)
25mm(管螺纹G11/4″)
40mm(法兰型)
50mm(法兰型)
80mm(法兰型)
100mm(法兰型)
150mm(法兰型)
200mm(法兰型)
250mm(法兰型)
300mm(法兰型) |
型式代号 |
A
B
C |
±2.5％(DN15,25)
±1.5％(1:15)
±1.0％(1:10) |
输出信号 |
P
I
T
M
C |
脉冲输出
4～20mA输出
现场瞬时/累积流量指示（LRT-Ⅰ，电池供电）
脉冲/4～20mA输出和现场瞬时/累积显示(LRT-Ⅱ)
自动温压补偿，脉冲/4～20mA输出和现场显示(LRT-Ⅲ) |
公称压力 |
C1
C2
C3
C4
C5
C6
C7 |
PN1.6MPa
PN2.5Mpa
PN4.0Mpa
PN6.3Mpa*
PN16Mpa*
PN25Mpa*
PN40Mpa* |
防爆要求 |
/NE
/EX |
不防爆
防爆等级Ex ib Ⅰ（脉冲，模拟）
或Ex dⅡ BT4（LRT-1） |
特殊选项 |
/□ |
例：高压等 |
注：1、法兰连接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者为特殊定货。
