T3-1系列

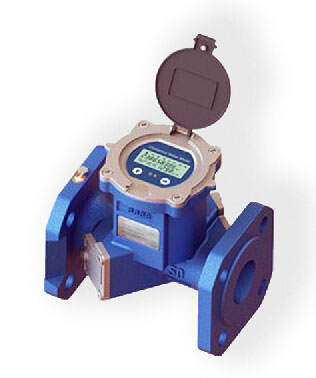

单/双声道超声波水表采用超声波测流技术，具有较大的量程比，解决了传统水表空转、小流量不计量的问题。广泛应用于城市供水管道，分户用水量总表、水资源取水监测，同时亦适用于多种工业现场。超声波水表在结构上采用了部件IP68化方案，即每一个部件都是IP68保护等级的。仪表腔体即使进水也能保证长期工作。
特点：
1、流体分层双声道测量（DN15~DN40为单声道、DN50~DN300为双声道），计量准确
2、9位数字显示累积流量，同屏4位数字显示瞬时流量
3、小于0.01m/s始动流速
4、安装无需直管段，适用于更多的场合安装
5、高可靠性设计，没有活动部件
6、两路隔离的脉冲信号/上下限越限输出，脉冲当量和脉冲宽度可编程
7、两线制4-20mA输出功能可选
8、内置3.6V锂电池，6年以上电池寿命
9、具有空管或长期流体静止状态下自动省电功能
10、IP68防护等级，完全灌封机芯，即使进水也能长期正常工作
11、年月日累计记录
12、标准RS485接口
13、红外线通讯接口，支持CJ-188通讯协议
14、支持标准MODBUS、M-BUS、HART通讯协议
15、具有TTL电平的脉冲输出及USART接口，方便连接其他低功耗设备
16、具有双路PT1000温度测量功能，能够实现热量计量
17、多种单位制定制，包括m³/h、GPM、L/m
性能参数：
| 项 目 |
参 数 |
仪表等级 |
二级 |
测量范围 |
水、污水、海水（其他液体需定制），并且充满管道 |
测量介质温度 |
0.1-30℃ |
工作环境 |
温度：-10~45℃；湿度≤100%（RH） |
承受压力 |
1.6MPa/2.5MPa可选 |
结构形式 |
一体式 |
上游流场敏感度等级 |
U3 |
下游流场敏感度等级 |
D0 |
气候和机械环境安全等级 |
C级 |
电磁兼容性等级 |
E2级 |
通信接口 |
RS485/USART/红外 |
输出信号 |
两路隔离OCT或TTL脉冲输出/一路4-20mA模拟输出 |
供电电源 |
内置锂电池(3.6V)/DC5V直流电源/DC24V |
防护等级 |
IP68 |
本地显示 |
双行显示包括9位累计量，4位瞬时流量,以及状态提示符及单位 |
数据存储 |
采用EEPROM/FLASH存储数据 |
测流周期 |
测量状态：1次/秒（也可设定为2~4次/秒）；检定状态：4次/秒 |
电池寿命 |
电池寿命6年 |
流量范围：
公称直径
（mm) |
量程比
R |
流 量 （m³/h） |
始动流量 |
小流量Q1 |
分界流量Q2 |
常用流量Q3 |
过载流量Q4 |
DN15 |
200 |
0.003 |
0.0125 |
0.020 |
2.500 |
3.125 |
DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.200 |
4.000 |
DN25 |
200 |
0.007 |
0.020 |
0.032 |
4.000 |
5.000 |
DN32 |
200 |
0.010 |
0.032 |
0.050 |
6.300 |
7.875 |
DN40 |
200 |
0.015 |
0.100 |
0.160 |
20.000 |
25.000 |
DN50 |
100 |
0.030 |
0.400 |
0.640 |
40.000 |
50.000 |
DN65 |
100 |
0.059 |
0.630 |
1.008 |
63.000 |
78.750 |
DN80 |
100 |
0.064 |
1.000 |
1.600 |
100.000 |
125.000 |
DN100 |
100 |
0.094 |
1.600 |
2.560 |
160.000 |
200.000 |
DN125 |
100 |
0.120 |
2.000 |
3.200 |
200.000 |
250.000 |
DN150 |
100 |
0.270 |
2.500 |
4.000 |
250.000 |
312.500 |
DN200 |
100 |
0.315 |
4.000 |
6.400 |
400.000 |
500.000 |
DN250 |
100 |
0.508 |
4.000 |
6.400 |
400.000 |
500.000 |
DN300 |
100 |
0.770 |
6.300 |
10.080 |
630.000 |
787.500 |
产品选型：
T3-1-①-②-③-④-⑤
代号 |
选项 |
内容 |
备注 |
① |
口径 |
DN15~DN40-采用单声道
DN50~DN300-采用双声道 |
请选择所需的口径 |
② |
材质 |
- 球墨铸铁（DN50~DN150）
- 焊接碳钢(DN200~DN300)
- 铜（DN15~DN40）
- 不锈钢（定制）
|
请根据口径选择 |
③ |
通讯接口 |
- 无
- RS485
- M-BUS
|
标配1 |
④ |
输出信号/外接电源 |
- 无
- DC5V
- 两线制4~20mA（可转DC24V供电）
- OCT1(集电极开路输出1)
- OCT2(集电极开路输出2)
- C1（TTL电平脉冲输出1）
- C2（TTL电平脉冲输出2）
|
标配1 |
⑤ |
无线抄表 |
- 无
- RF无线通信模块（研发中）
- GSM无线通信模块（研发中）
|
选择此项则不能选择通讯接口和输出信号 |
