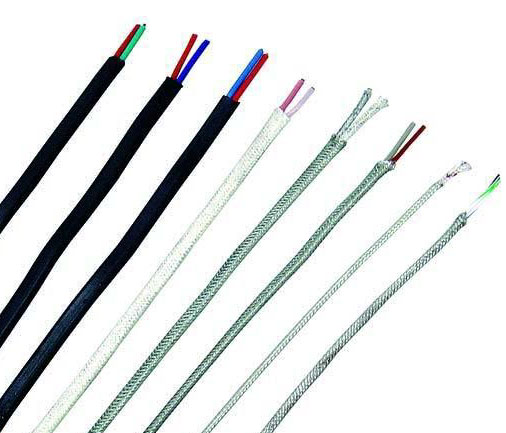

热电偶用补偿导线、补偿电缆

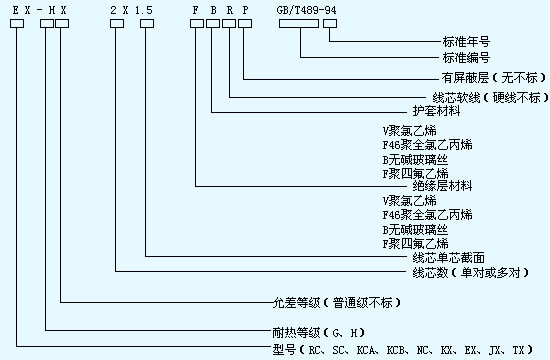

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。 使用温度—60—205—260℃，属于当代国际先进水平。     热电偶补偿导线、补偿电缆主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。 型号表示 主要技术指标： 补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC 其中：a)型号第一个字母与热电偶的分度号相对应； b)字母“X”表示延伸型补偿导线(型别)； c)字母“C”表示补偿型补偿导线(型别)。 注：SC型补偿导线可配用R型分度号热电偶 结构特征、绝缘层、护层材料、使用温度 使用分类、允差等级、护层着色标志 绝缘层及护层 使用温度 材料 符号 聚氟乙烯 PVC -25～70℃ -25～105℃ 聚全氟乙丙烯 FEP -60～205℃ 可溶性聚四氟乙烯 PFA -60～260℃ 结绝示意 护层 绝缘层 合金丝 护层 屏蔽层 合金丝 使用分类 标志 允许登记及护层着色 普通级 精密级 一般用 G （黑色） S（灰色） 耐热用 H （黑色） S（灰色） 产品标号（标记） 补偿导线合金丝和绝缘层颜色 配用热电 偶分度号 一般用（G） 产品标号 耐热用（H） 产品标号 普通级 精密级（S） 普通级 精密级（S） S SC-G SC-GS SC-H -- N NC-G NC-GS NC-H NC-HS K NC-G NC-GS NC-H -- KC2-G KG2-GS KC2-H KC2-HS KX-G KX-GS KX-H KX-HS E EX-G EX-GS EX-H EX-HS J JX-G JX-GS JX-H JX-HS T TX-G TX-GS TX-H TX-HS 补偿号 线型号 配用热电 偶的分度号 补偿导线合金线 绝缘层 着色 正极 负极 正极 负极 SC S(铂铬10—铂) SPC(铜) SNC(铜镍) 红 绿 NC N(镍铬硅—镍硅) NPC(铁) NNC(铜镍) 红 黄 KC K(铜—康铜) KPC(铜) KNC(铜镍) 红 蓝 KX K(镍铬—镍硅) KPX(镍铬) KNX(铜镍) 红 黑 EX E(镍铬—铜镍) EPX(镍铬) ENX(铜镍) 红 棕 JX J(铁—铜镍) JPX(铁) JNX(铜镍) 红 紫 TX T(铜—铜镍) TPX(铜) TNX(铜镍) 红 白 补偿导线的热电势、允差   热电势及允差（μV） 热电偶测试 端温度(℃) 100 ℃ 100 ℃ 热电势 (标准值) 允 差 热电势 (标准值) 允 差 普通级 精密级(S) 普通级 精密级(S) SC或RC 645 ±60(±5.0℃) ±30(±2.5℃) 1440 ±60(±5.0℃) -- 1000 KCA 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900 KCB 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 -- -- 900 KX 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900 NC 2774 ±100(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900 NX 2774 ±200(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900 EX 6317 ±60(±2.5℃) ±120(±1.5℃) 13419 ±200(±2.5℃) ±120(±1.5℃) 600 JX 5268 ±140(±2.5℃) ±85(±1.5℃) 10777 ±140(±2.5℃) ±85(±1.5℃) 500 TX 4277 ±60(±1.0℃) ±30(±0.5℃) 9285 ±90(±1.5℃) ±48(±0.8℃) 300 补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸： 使用分类 标称截面(mm2) 单股线芯 多股软线芯(R) 绝缘层厚度(mm) 护层厚度(mm) 外径上限(mm) 线芯股数(根) 单线直径(mm) 线芯股数(根) 单线直径(mm) 扁平型 屏蔽扁平型 单股线芯 多股线芯 单股线芯 多股线芯 一般用(G) 0.2 1 0.5 7 0.2 0.4 0.7 3.0x4.6 3.1x4.8 3.8x5.4 3.9x5.6 0.5 1 0.80 7 0.30 0.5 0.8 3.7x6.4 3.9x6.6 4.5x7.2 4.7x7.4 1.0 1 1.13 7 0.43 0.7 1.0 5.0x7.7 5.1x8.0 5.8x8.5 5.9x8.8 1.5 1 1.37 7 0.52 0.7 1.0 5.2x8.3 5.5x8.7 6.0x9.1 6.3x9.6 2.5 1 1.76 19 0.41 0.7 1.0 5.7x9.3 5.9x9.8 6.5x10.1 6.7x10.7 耐热用(H) 0.2 1 0.5 7 0.2 0.4 0.3 2.3x4.0 2.4x4.2 3.1x4.8 3.2x5.0 0.5 1 0.80 7 0.3 0.4 0.3 2.9x5.0 3.0x5.2 3.7x5.5 3.8x6.0 1.0 1 1.13 7 0.43 0.4 0.3 3.5x5.7 3.7x6.1 4.3x6.5 4.5x6.9 1.5 1 1.37 7 0.52 0.4 0.3 4.0x6.5 4.2x6.9 4.8x7.3 5.0x7.7 2.5 1 1.76 19 0.41 0.4 0.3 4.5x7.3 4.8x7.9 5.3x8.1 5.6x8.7 订交货说明： 1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。 2、本厂生产热电偶用补偿电缆，供多点测温使用。 3，用户如有特殊需求，可在订货合同中注明。
