耐高温氟塑料安装线及电缆

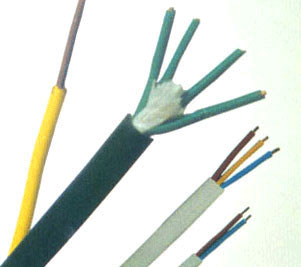

耐高温氟塑料安装线及电缆适用于高温条件、低温条件或特殊环境中（如酸、碱、油、化学试剂等）供电器设备或仪表设备的连接，以及上述条件需用的电缆。   ● 型号及名称 聚全氟乙丙烯绝缘安装线（简称F46安装线）。 AF46-聚全氟乙丙烯绝缘安装线。 AF46P-聚全氟乙丙烯绝缘屏蔽安装线。 AF46F46P-聚全氟乙丙烯绝缘屏蔽护套安装线（缆）。 可熔性聚四氟乙烯绝缘安装线（简称安装线）。 AF4-聚四氟乙烯绝缘安装线。 AF4P-聚四氟乙烯绝缘屏蔽安装线。 ●使用特性 电线的工作电压为交流额定电压500V，直流电压1000V，根据导体线芯材料不同，其长期使用温度 不高于：镀锡导体150℃，镀银铜导体200℃，镀镍铜导体260℃。 绝缘电阻：（20℃）不低于1000000MΩ·m。 ●产品结构图 ●规格尺寸参考数据（代表规格） 序 号 线芯标 称截面 （mm2) 线芯标称 大外径（mm) 计算重量kg/km 20℃时 直流电 阻不大 于Ω/KM 大 成缆 芯数 根数/直径 （mm) 外径 （mm) AF46 AF46P AF46 AF46P AF4 AF4P AF46 AF46P AF4 AF4P 1 0.20 7/0.20 0.60 1.35 1.85 2.6 1.4 1.95 4.23 8.65 4.91 10.21 90 24 2 0.35 19/0.15 0.75 1.6 2.1 2.9 1.6 2.2 6.57 12.57 6.79 12.09 58 20 3 0.50 19/0.18 0.90 1.75 2.25 3.1 1.8 2.4 8.05 14.21 9.02 16.68 41.3 16 4 0.75 19/0.23 1.15 2.0 2.6 3.5 2.0 2.6 11.74 20.7 13.48 21.54 24.6 16 5 1.00 19/0.26 1.30 2.2 2.75 3.6 2.3 2.9 14.3 23.21 16.22 25.96 19.3 12 6 1.50 19/0.32 1.60 2.6 3.3 4.1 2.7 3.3 21.5 32.5 23.33 33.53 12.7 12 7 2.00 19/0.37 1.85 2.9 3.6 4.4 3.0 3.6 27.8 39.15 29.93 40.43 10.2 8 8 2.50 49/0.26 2.34 3.5 4.1 4.9 3.5 4.2 36.34 50.02 38.3 50.70 7.4 8 9 3.00 49/0.28 2.52 3.7 4.3 5.3 3.8 4.5 41.54 55.5 44.6 57.27 6.45 4 10 4.00 49/0.32 2.88 4.2 4.9 5.9 4.2 4.9 57.2 75.2 57.2 75.20 5.0 4 11 5.00 49/0.36 3.24 4.6 5.3 6.3 4.6 5.3 69.3 92.9 69.3 92.9 4.1 2 12 6.00 49/0.39 3.51 4.6 5.9 6.6 4.9 5.6 80.15 104.1 80.15 104.0 3.3 2
