一、概述
UQK-01/02/03型浮球液位控制器适用于工业生产过程中敞开或承压容器内液位的控制。当液位到达高低极限时，继电器触点可转信号报警装置或电动泵等线路中的开关。
二、结构原理

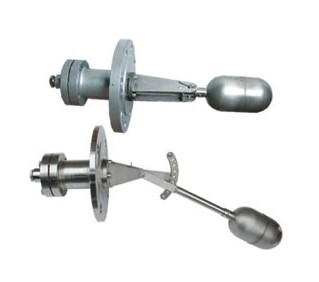

UQK-01/02/03型浮球液位控制器由浮球组件、微动开关组件和外壳组成。一对极性相斥的磁钢分别安装在浮球端部和微动开关组件上，当浮球在动作界限内随液位变化而上下升降时，其端部的磁钢也随之上下摆动，通过非导磁的外壳推动微动开关组件上的磁钢运动，从而使输出触点相应接通或断开，而在升降过程中无任何信号产生。
三、主要技术性能
1、测量范围
| 型号 |
动作界限（mm） |
整定方式 |
安装方式 |
UQK-01 |
10 |
不可调 |
水平 |
UQK-02 |
25~550 |
有极调整 |
水平 |
UQK-03 |
8~1000 |
无极调整 |
垂直 |
2、工作条件
工作压力：＜1MPa
工茁度：＜150℃
电源及触点容量： 交流 220V 200VA
直流 110V 150W
防护等级：IP65
隔爆等级：ExdiiBT1~3
重量： 4~6Kg
四、安装与使用
- UQK-01/02/03型浮球液位控制器采用非标凸面法兰与被控容器相连接，用户在安装时应配置相应的下凸面法兰。
- UQK-01/02型浮球液位控制篇水平方向安装，UQK-03型浮球液位控制篇垂直方向安装。
- UQK-02型浮球液位控制器的动作范围的整定属有极调整，大动作范围为550mm.
- UQK-03型浮球液位控制器在安装时，因其浮球直径大于法兰孔直径，故容器盖应为可拆装。UQK-03型浮球液位控制器的动作范围的整定为无极调整，大动作范围为1000mm
- UQK-01/02/03型浮球液位控制器的控制篇非防水型结构，不宜在露天、室外场合使用。
- 浮球液位控制器在安装时应使金属外壳可靠接地（一般可连接在法兰上），以确保用电安全。
- 被控介质不应含有导磁杂质，并且液面的波动频率不能太大。不适用于对黄铜、不锈钢等材料有较强腐蚀作用的介质。
- 使用中的仪器应定期进行检查。
- 浮球液位控制器的浮球材质为不锈钢，其余为铝材。
|
